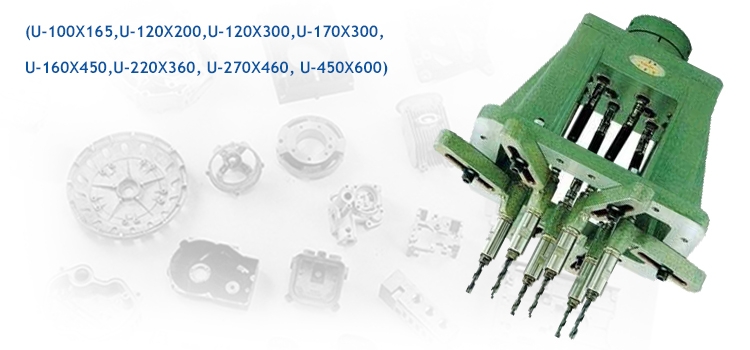

U-Type, Square Shape Models
- It is a universal adjustable multi-spindle head. The regular spindles from 4-14 spindles. Depend on customer’s requirment. Special requirement is acceptable.
- It is suitable to work for lineral materials.
- The universal joint design, it is very easy to adjust each spindle.
Type | Collet | R.P.M | Drilling Capacity | Lowest Distance | Range of Center | Spindle |
---|---|---|---|---|---|---|
U-100x165 | C6/ C9/ ER11 | 1:1 | 6.0/ 8.0/ 7.0 | 18/ 26/ 20 | 100x165 | 4.5.6.8 |
U-100x165 | C-5/ ER8/ C-12/ ER16 | (Small distance) 1:1 (Powerful) |
5.0/ 5.0/ 11/ 10 | 13/ 13/ 28/ 30 | 100x165 | 4.5.6.8 |
U-120x200 | C-6/ C-9/ ER11 | 1:1 | 6.0/ 8.0/ 7.0 | 18/ 26/ 20 | 120x200 | 4.5.6.8.10.12 |
U-120x200 | C-5/ ER8/ C-12/ ER16 | (Small distance) 1:1 (Powerful) |
5.0/ 5.0/ 11/ 10 | 13/ 13/ 28/ 30 | 120x200 | 4.5.6.8.10.12 |
U-120x300 | C6/ C9/ ER11 | 1:1 | 6.0/ 8.0/ 7.0 | 18/ 26/ 20 | 120x300 | 6.8.10.12.14 |
U-120x300 | C-5/ ER8/ C-12/ ER16 | (Small distance) 1:1 (Powerful) |
5.0/ 5.0/ 11/ 10 | 13/ 13/ 28/ 30 | 120x300 | 6.8.10.12.14 |
U-130x550 | C-5/ ER8/ C-12/ ER16 | 1:1 (Powerful) |
5.0/ 5.0/ 11/ 10 | 13/ 13/ 30/ 30 | 130x550 | 6.8.10.12.14 |
U-170x300 | C-6/ C-9/ ER11 | 1:1 | 6.0/ 8.0/ 7.0 | 18/ 26/ 20 | 170x300 | 6.8.10.12.14 |
U-170x300 | C-5/ ER8/ C-12/ ER16 | (Small distance) 1:1 (Powerful) |
5.0/ 5.0/ 11/ 10 | 13/ 13/ 30/ 30 | 170x300 | 6.8.10.12.14 |
U-160x450 | C-6/ C-9/ ER11 | 1:1 | 6.0/ 8.0/ 7.0 | 18/ 30/ 20 | 160x450 | 6.8.10.12.14 |
U-160x450 | C-5/ ER8/ C-12/ ER16 | (Small distance) 1:1 (Powerful) |
5.0/ 5.0/ 11/ 10 | 13/ 13/ 30/30 | 160x450 | 5.6.8.10.12.14 |
U-220x360 | C-6/ C-9/ ER11 | 1:1 | 6.0/ 8.0/ 7.0 | 18/ 30/ 20 | 220x360 | 6.8.10.12.14 |
U-220x360 | C-5/ ER8/ C-12/ ER16 | 1:1 (Powerful) |
5.0/ 5.0/ 11/ 10 | 13/ 13/ 30/ 30 | 220x360 | 6.8.10.12.14 |
U-270x300 | C-6/ C-9/ ER11 | 1:1 | 6.0/ 8.0/ 7.0 | 18/ 30/ 20 | 270x300 | 6.8.10.12.14 |
U-270x300 | C-5/ ER8/ C-12/ ER16 | 1:1 (Powerful) |
5.0/ 5.0/ 11/ 10 | 13/ 13/ 30/ 20 | 220x360 | 6.8.10.12.14 |
U-270x460 | C-6/ C-12/ ER16 | 1:1 | 6.0/ 8.0/ 7.0 | 18/ 30/ 20 | 270x460 | 6.8.10.12.14 |
U-270x460 | C-5/ ER8/ C-12/ ER16 | 1:1 (Powerful) |
5.0/ 5.0/ 11/ 10 | 13/ 13/ 30/ 30 | 270x460 | 6.8.10.12.14 |
U-450x600 | C-6/ C-9/ ER11 | 1:1 | 6.0/ 8.0/ 7.0 | 18/ 30/ 20 | 450x600 | 20.24.30.40 |
