可調式D型多軸器
  • D型四軸可調式多軸器因使用JT夾頭,故適用大距離之調整。
  • D型可調式多軸器,彌補A型調整不到的距離,但因轉速比較快,只適用鑽孔方面,尤以鑽木材更佳。
  • D-315,距離更大,D-315只適用於直徑181以上距離,但因迴轉為逆轉型,不適裝配渦桿進刀之鑽床。只可裝配手動鑽床。
  • D型可調式多軸器,不適用調整直線四軸加工如欲使用直線加工,可以參考U型方型規格。

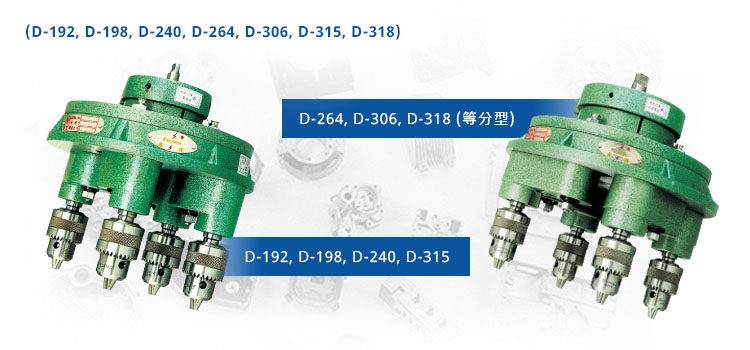

可調式D型多軸器
型式夾頭規格轉數比最大鑽孔能力最小距離(兩軸間)最小直徑最大軸心範圍(最大直徑)軸數

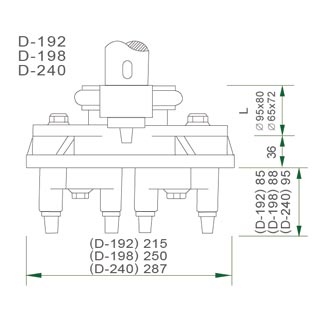

D192 JT1/ JT2 1:3 6.0/ 9.0 37 Ø52 177 3-4
D198 JT2/ JT6 1:2.9 9.5/ 12 45 Ø63.5 198 3-4
D240 JT6 1:3.2 12 55 Ø84 240 3-4
D264 JT2 1:1 9.5 45 三等分 47.8
四等分 58.6
264 (等分) 3-4
D306 JT6 1:1 12 55 三等分 97.4
四等分 184.6
306 (等分) 3-4
D315 JT6 1:3.2 12 55 Ø181.2 315 (逆轉) 3-4
D318 JT6 1:1 12 55 三等分 Ø82.2
四等分 Ø179
318 (等分) 3-4
